不銹鋼球閥

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：嚴格把控成本控制，減少了開支，讓利于客戶！
交貨快捷：新型生產流水線，充足的備貨，縮短了交貨期！

熱線：0577-8588 8060

產品詳情

法蘭球閥產品簡述：

手動法蘭球閥采用兩片式分體式結構設計，按GB/T12237設計標準，結構長度：GB/T12221，法蘭標準GB/T9113。球閥具有防火結構，球閥采用ISO5211直接安裝執行器的平臺設計；球體與球體之間帶防靜電裝置；閥桿防爆出設計；法蘭球閥有雙層閥桿填料符合閥桿泄露測試要求；雙碟形彈片自動壓緊填料設計。
法蘭球閥產品應用：

法蘭球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和t然氣等一般工作介質，法蘭球閥而且還適用于工作條件惡劣的介質，如氧氣過氧化氫，甲烷和乙烯等。閥體可以是整體的，也可以是組合式的。本類球閥應安裝在管道的水平方向。

法蘭不銹鋼球閥產品詳細介紹:

球閥是一種重要的閥類，在石油化工、長輸管線等領域有廣泛應用。球閥的關閉件是一個帶孔的球體（或部分球），球體隨閥桿轉動，實現閥門的開啟或關閉。

在各種閥門中，球閥的流動阻力較小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。

球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝。

主要性能規范

設計與制造	結構長度	法蘭尺寸	壓力-溫度	試驗-檢驗
GB122237	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/T9092

壓力試驗

公稱壓力	1.6	2.5	4.0
強度試驗	2.4	3.8	6.0
水密封試驗	1.8	2.8	4.4
氣密封試驗	0.4-0.7

主要零件材料

閥體		ZG1Cr18Ni9Ti	CF8	CF3	ZG1Cr18Ni12Mo2Ti	CF8M	CF3M
球體閥桿		1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
閥座	聚四氟乙烯PTFE 加坡纖增強聚四氟乙烯PTFE+Glass 對位聚笨PPL
墊片	聚四氟乙烯PTFE 不銹鋼/柔性石墨
閥桿座	聚四氟乙烯PTFE 不銹鋼/柔性石墨
填料	聚四氟乙烯PTFE 增強柔性石墨
填料壓蓋		1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
溫度	-29～150(聚四氟乙烯 PTFE) -29～200(加玻纖增強聚四氟乙烯 PTFE+GLASS) -29～300(對位聚笨 PPL)
介質	水蒸汽油品	硝酸類		強氧化介質	醋酸類		尿素類

主要外型尺寸

1.6MPa	DN	L	D	D1	D2	b	n-φd	H	D0
凸面法蘭 RF Q41F Q41PPL 16C 16P 16R	15	130	95	65	45	14	44	78	140
	20	140	105	75	55	14	44	84	160
	25	150	115	85	65	14	44	95	180
	32	165	135	100	78	16	48	150	250
	40	180	145	110	85	16	48	150	300
	50	200	160	125	100	18	48	170	350
	65	220	180	145	120	20	48	195	350
	80	250	195	160	135	20	88	215	400
	100	280	215	180	155	20	88	250	500
	125	320	245	210	185	22	88	265	600
	150	360	280	240	210	24	8-23	270	800
	200	400	335	295	265	26	12-23	330	1200
2.5MPa	15	130	95	65	45	16	44	103	140
凸面法蘭 RF Q41F Q41PPL 25 25P 25R	20	140	105	75	55	16	44	112	160
	25	150	115	85	65	16	44	123	180
	32	165	135	100	78	18	48	150	250
	40	180	145	110	85	18	48	156	300
	50	200	160	125	100	20	88	172	350
	65	220	180	145	120	22	88	197	350
	80	250	195	160	135	22	8-23	222	400
	100	280	230	190	160	24	8-23	253	500
	125	320	270	220	188	28	8-25	275	600
	150	360	300	250	218	30	8-25	286	800
	200	400	360	310	278	34	12-25	340	1200

規格主要尺寸

4.0MPa	DN	L	D	D1	D2	D6	b	n-φd	H	D0
凹凸法蘭 MFM Q41F Q41PPL 40 40P 40R	15	130	95	65	45	40	16	44	103	140
	20	140	105	75	55	51	16	44	112	160
	25	150	115	85	65	58	16	44	123	160
	32	180	135	100	78	66	18	48	150	250
	40	200	145	110	85	76	18	48	156	250
	50	220	160	125	100	88	20	48	172	350
	65	250	180	145	120	110	22	88	197	350
	80	280	195	160	135	121	22	88	222	450
	100	320	230	190	160	150	24	8-23	253	450
	125	400	270	220	188	176	28	8-25	275	600
	150	400	300	250	218	204	30	8-25	286	800
	200	550	375	320	282	260	38	12-30	340	1200
6.4MPa	15	165	105	75	55	40	18	44	105	140
凹凸法蘭 MFM Q41F Q41PPL 64 64P 64R	20	190	125	90	68	51	20	48	125	160
	25	216	135	100	78	58	22	48	135	250
	32	229	150	110	82	66	24	4-23	150	350
	40	241	165	125	95	76	24	4-23	165	350
	50	292	175	135	105	88	26	4-23	175	450
	65	330	200	160	130	110	28	8-23	200	450
	80	356	210	170	140	121	30	8-23	210	600
	100	432	250	200	168	150	32	8-25	250	700
	125	508	295	240	202	176	36	8-30	295	1100
	150	559	340	280	240	204	38	8-34	340	1500

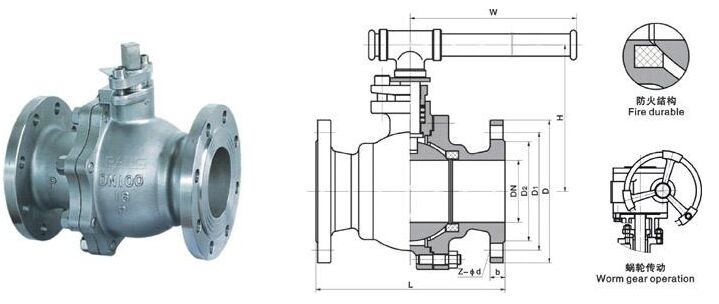

法蘭不銹鋼球閥結構圖:

法蘭不銹鋼球閥結構圖

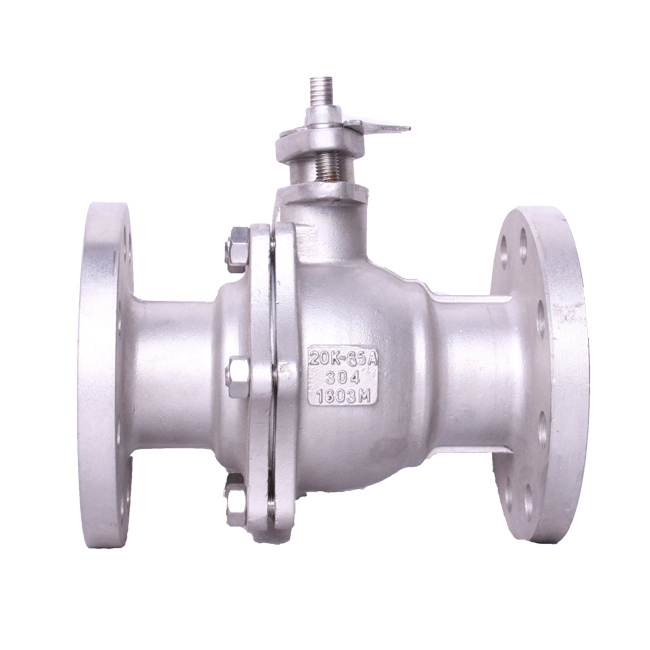

不銹鋼球閥

不銹鋼球閥的工作原理是靠旋轉閥芯來使閥門暢通或閉塞。不銹鋼球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。

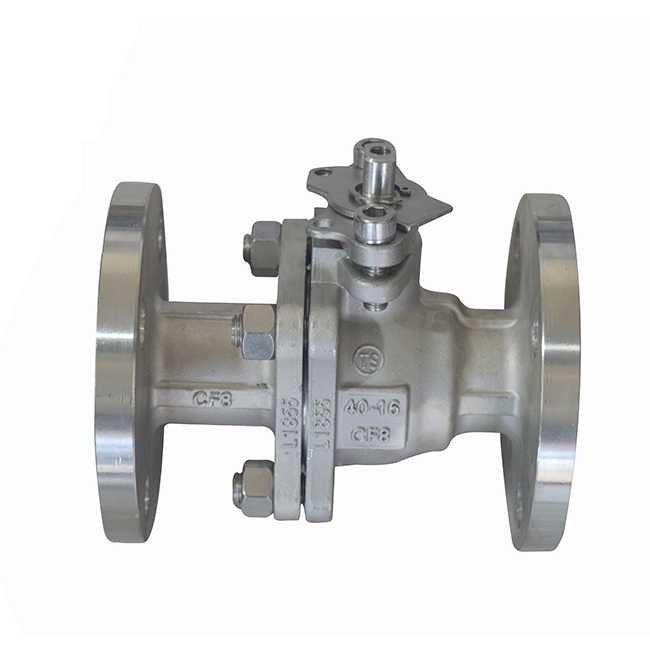

不銹鋼球閥

不銹鋼球閥材質：不銹鋼球閥材質有：不銹鋼304,304L,316,316L,321,310S,2205,這只是其一，不銹鋼美標材質有CF8,CF8M,CF3,CF3M其材質元素跟國內的相對304,316等元素材質是有區別的，詳情請咨詢銷售部

我公司不銹鋼球閥種類較多，根據不同的工況按照標準可生產符合工況的同樣尺寸但不同功能的球閥。

根據介質區別選擇不同的材質不銹鋼球閥，根據介質溫度配備不同密封閥座跟球體的不銹鋼球閥；根據不同工況配置不同閥桿以及手柄。
