產品展示

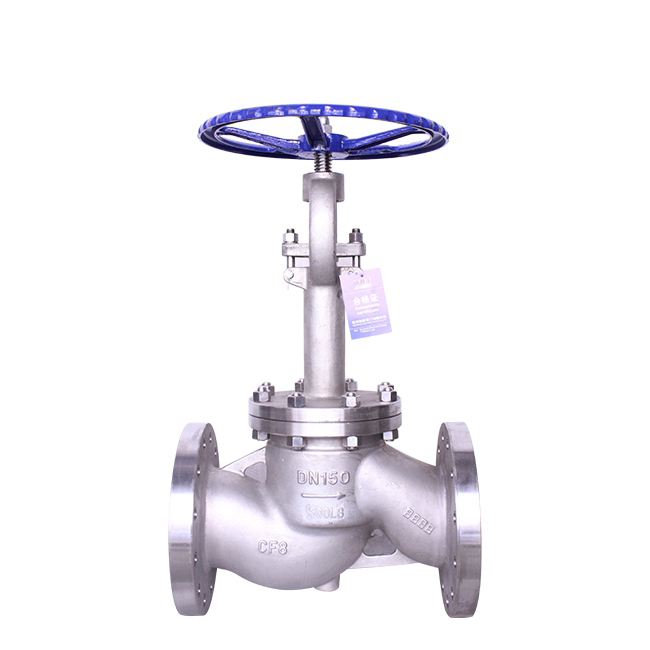

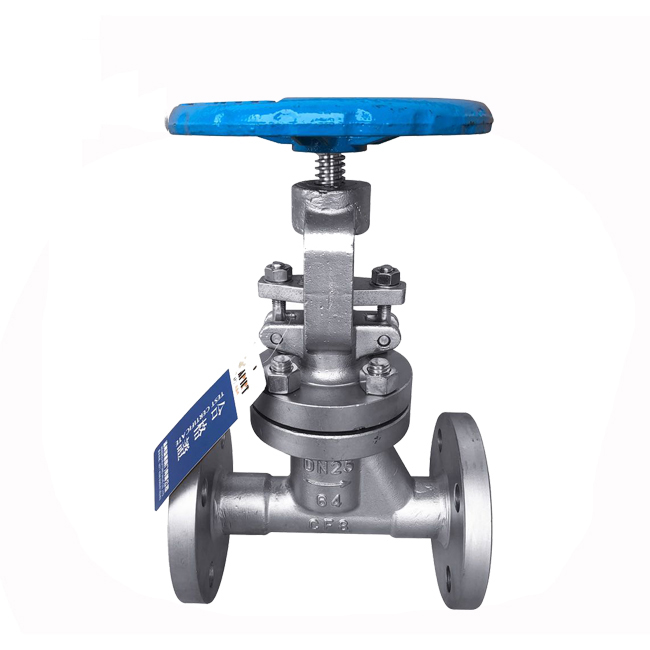

不銹鋼截止閥

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：嚴格把控成本控制，減少了開支，讓利于客戶！
交貨快捷：新型生產流水線，充足的備貨，縮短了交貨期！

熱線：0577-8588 8060

產品詳情

不銹鋼法蘭截止閥主要特點： Chief Feature

1.流線型，明桿帶支架 1.Streamline outside screw and yoke
2.中法蘭螺栓連接 2.Bolted bonnet
3.活套連接閥瓣 3.Loose disc
4.升降閥桿與手輪 4.Rising stem and hand wheel
5.支架與閥蓋一體式 5.Yoke integral with bonnet
6.傘齒輪的操作選配 6.Avail able with gear operator
7.標準法蘭連接 7.Flanged ends

國標法蘭截止閥產品規范 Product Specification

不銹鋼法蘭截止閥

產品規范

Product

Specification

設計規范

Design Spec

結構長度

Face to Face

連接法蘭

Flanged End

試驗與檢驗

Test &Check

壓力-溫度Pressure-Temp

產品標識Marking

供貨規范

Supply

GB/T 12235

GB/T 12221

JB/T 79

JB/T 9092

GB/T 9131

GB/T 12220

JB/T 7928

國標法蘭截止閥主要零部件材料 Main Part Material

零件名稱	零部件材料Part Material				Part Name
閥體/閥蓋	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti	Body/Bonnet
閥瓣	WCB	25Cr2MoV	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	Disk
閥桿	2Cr13	25Cr2MoV	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	Stem
填料	柔性石墨/ Flexible Graphite		聚四氟乙烯/PTFE		Packing
墊片	18-8柔性石墨/18-8Flexible Graphite				Gasket
螺栓	35/35CrMo	25Cr2MoV	1Cr18Ni9Ti	1Cr18Ni9	Bolt
適用溫度	-29~425℃	-29~425℃	-40~200℃	-40~200℃	Suitable Temp
適用介質	水，油品，蒸汽 Water，Oil，Steam	蒸汽，油品 Steam，Oil	硝酸類 Nitric Acid	醋酸類 Acetic Acid	Suitable Medium

主要外形和連接尺寸Main External And Connection Dimension 單位Unit：mm

型號	公稱通徑	尺寸 (mm)
J41W-1.6MPa	公稱通徑	L	D	D1	D2	b-f	z-φd	H	D0
	15	130	95	65	45	14-2	4-14	195	100
	20	150	105	75	55	14-2	4-14	215	120
	25	160	115	85	65	14-2	4-14	240	140
	32	180	135	100	78	16-2	4-18	250	160
	40	200	145	110	85	16-3	4-18	285	200
	50	230	160	125	100	16-3	4-18	300	220
	65	290	180	145	120	18-3	4-18	345	240
	80	310	195	160	135	20-3	8-18	350	280
	100	350	215	180	155	20-3	8-18	410	320
	125	400	245	210	185	22-3	8-18	470	350
	150	480	280	240	210	24-3	8-23	495	400
	200	600	335	295	265	26-3	12-23	580	450
	250	650	405	355	320	30-3	12-25	680	550
	300	750	460	410	375	30-3	12-25	850	600

主要連接尺寸

型號	公稱通徑	尺寸 (mm)
型號	公稱通徑	L	D	D1	D2	b-f	z-φd	H	D0
J41W-2.5MPa	15	130	95	65	45	16-2	4-14	195	100
	20	150	105	75	55	16-2	4-14	215	120
	25	160	115	85	65	16-2	4-14	240	140
	32	180	135	100	78	18-2	4-18	250	160
	40	200	145	110	85	18-3	4-18	285	200
	50	230	160	125	100	20-3	4-18	300	220
	65	290	180	145	120	22-3	8-18	345	240
	80	310	195	160	135	22-3	8-18	350	280
	100	350	230	190	160	24-3	8-23	410	320
	125	400	270	220	188	28-3	8-25	470	350
	150	480	300	250	218	30-3	8-25	495	400
	200	600	360	310	278	34-3	12-25	600	450
	250	650	425	370	335	36-3	12-30	680	550
	300	750	485	430	390	40-4	16-30	850	600

主要連接尺寸

型號	公稱通徑	尺寸 (mm)
型號	公稱通徑	L	D	D1	D2	D6	b-f	z-φd	H
J41W-4.0MPa	15	130	95	65	45	40	16-2	4-14	195
	20	150	105	75	55	51	16-2	4-14	215
	25	160	115	85	65	58	16-2	4-14	240
	32	180	135	100	78	66	18-2	4-18	250
	40	200	145	110	85	76	18-3	4-18	285
	50	230	160	125	100	88	20-3	4-18	300
	65	290	180	145	120	110	22-3	8-18	345
	80	310	195	160	135	121	22-3	8-18	350
	100	350	230	190	160	150	24-3	8-23	410
	125	400	270	220	188	176	28-3	8-25	470
	150	480	300	250	218	204	30-3	8-25	495
	200	600	375	320	282	260	38-3	12-30	600
J41H-6.4MPa	15	170	105	75	55	41	18-2	4-14	230
	20	190	125	90	68	51	20-2	4-18	250
	25	210	135	100	78	58	22-2	4-18	260
	32	230	150	110	82	66	24-2	4-23	300
	40	260	165	125	95	76	24-3	4-23	330
	50	300	175	135	105	88	26-3	4-23	380
	65	340	200	160	130	110	28-3	8-23	400
	80	380	210	170	140	121	30-3	8-23	430
	100	430	250	200	168	150	32-3	8-25	500
	125	500	295	240	202	176	36-3	8-30	600
	150	550	340	280	240	204	38-3	8-34	680
	200	650	405	345	300	260	44-3	12-34	800
