不銹鋼日標截止閥

您當前的位置:首頁  / 產品中心  / 日標閥門  / 日標截止閥 / 不銹鋼日標截止閥

產品展示

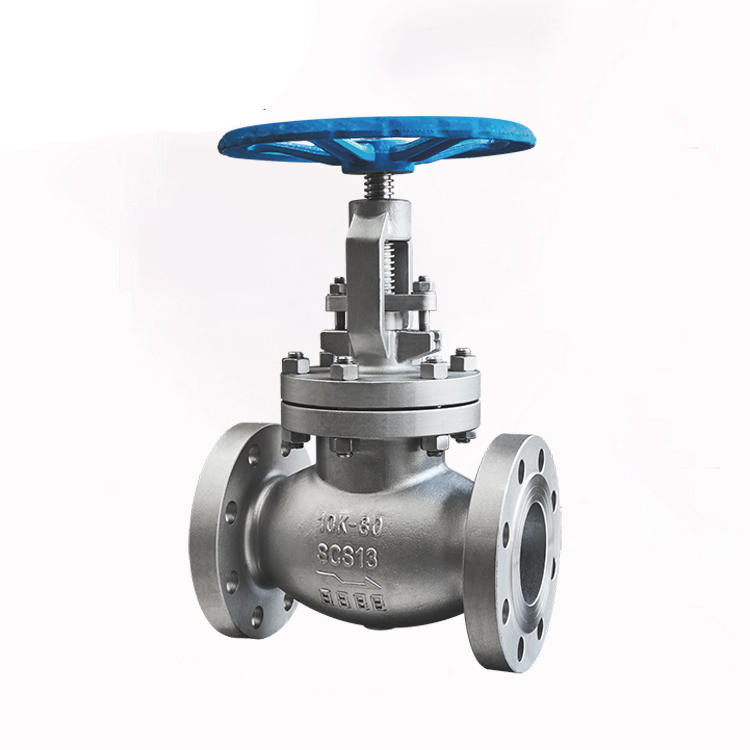

不銹鋼日標截止閥

不銹鋼日標截止閥
  • 質量穩定:實行全過程質量監控,細致入微,各方面檢測!
  • 價格合理:嚴格把控成本控制,減少了開支,讓利于客戶!
  • 交貨快捷:新型生產流水線,充足的備貨,縮短了交貨期!
  • 熱線:0577-8588 8060

產品詳情


不銹鋼日標截止閥介紹

主要特點:

1、中法蘭螺栓連接

2、水平和垂直管線適用

3、升降式閥瓣

4、標準法蘭連接

不銹鋼日標截止閥型號:J41W-10K J41W-20K 材質:SCS13 SCS13A SCS14 SCS14A

日標法蘭截止閥技術規范


設計依據

日標系列

美標系列

設計標準

BS5351

AP16D

ANSI B16.34

法蘭連接結構長度

JIS B2002

AP16D

ANSI B16.10

結構長度(焊接)

-

AP16D

ANSI B16.10

連接法蘭

JIS B2212 B2214

ANSI B16.5、B16.47

對焊端

-

ANSI B16.25

試驗和檢驗

JIS B2003

AP16D

AP1598

日標法蘭截止閥試壓壓力










試驗項目

殼體試驗

密封試驗

上密封試驗

氣密封試驗

介質

單位

Mpa

Mpa

Mpa

Mpa

公稱壓力

10K

2.4

1.5

1.5

0.5-0.7

20K

5.8

4

4

日標法蘭截止閥零部件材料列表Material List



零件名稱

零部件材料Part Material

Part Name




閥體/閥蓋

A216-WCB

A217-WC6

A352-LCB

A351-CF8M

Body/Bonnet




閘板

A216-WCB

A217-WC6

A352-LCB

A351-CF8M

Wedge




閥桿

A182-F6a

A182-F11

A182-F6a

A182-F316

Stem




填料

柔性石墨/ Flexible Graphite

聚四氟乙烯/PTFE

Packing




墊片

18-8柔性石墨/18-8Flexible Graphite

Gasket




螺栓

A193-B7

A193-B7

A193-B7M

A193-B8

Bolt




適用溫度

-29~425℃

-29~550℃

-46~350℃

-40~200℃

Suitable Temp




適用介質

水,油品,蒸汽

蒸汽,油品

丙烷,乙烯

硝酸類

Suitable Medium




Water,Oil,Steam

Steam,Oil

Propane,Ethane

Nitric Acid





















JIS 日標法蘭截止閥 主要外形和連接尺寸Main External And Connection















型號

規格

尺寸

inch

DN

L

D

D1

D2

b

z-Φd


J41H/W/Y-10K J541H/W/Y-10K J941 H/W/Y-10KY

1/2″

15

108

95

70

52

12

4-Φ15


3/4″

20

117

100

75

58

14

4-Φ15


1″

25

127

125

90

70

14

4-Φ19


11/4″

32

140

135

100

80

16

4-Φ19


11/2″

40

165

140

105

85

16

4-Φ19


2″

50

203

155

120

100

16

4-Φ19


21/2″

65

216

175

140

120

18

4-Φ19


3″

80

241

185

150

130

18

8-Φ19


4″

100

292

210

175

155

18

8-Φ19


5″

125

356

250

210

185

20

8-Φ23


6″

150

406

280

240

215

22

8-Φ23


8″

200

495

330

290

265

22

12-Φ23


10″

250

622

400

355

325

24

12-Φ25


12″

300

698

445

400

370

24

16-Φ25


14″

350

787

490

445

415

26

16-Φ25


16″

400

914

560

510

475

28

16-Φ27


JIS 日標法蘭截止閥 主要外形和連接尺寸Main External And Connection















型號

規格

尺寸 (mm)

inch

DN

L

D

D1

D2

b

z- Φ d


J41H/W/Y-20K J541H/W/Y-20K J941H/W/Y-20K

1/2″

15

152

95

70

52

14

4- Φ 15


3/4″

20

178

100

75

58

16

4- Φ 15


1″

25

203

125

90

70

16

4- Φ 19


11/4″

32

216

135

100

80

18

4- Φ 19


11/2″

40

229

140

105

85

18

4- Φ 19


2″

50

267

155

120

100

22

8- Φ 19


21/2″

65

292

175

140

120

24

8- Φ 19


3″

80

318

200

160

135

26

8- Φ 23


4″

100

356

225

185

160

28

8- Φ 23


5″

125

400

270

225

195

30

8- Φ 25


6″

150

444

305

260

230

32

12- Φ 25


8″

200

559

350

305

275

34

12- Φ 25


10″

250

622

430

380

345

38

12- Φ 27


12″

300

711

480

430

395

40

16- Φ 27


14″

350

762

540

480

440

44

16- Φ 33


16″

400

864

605

540

495

46

16- Φ 33


上一條:日標截止閥

下一條:日標碳鋼截止閥
